一、概 述
陸域含油廢水產自各行各業，具有點多面廣的特點，是一類數量較大的有機廢水，污染情況也較嚴重。陸域含油廢水其含油類型、含油組成、油水混合程度及產生工況遠比海域船舶含油廢水復雜得多。國內已研制成多種型號的船用含油廢水處理裝置，可以適合于海域船舶含油廢水的處理需要及達到海域范圍排放標準(15-100毫克/升)。
處理裝置將強化重力分離，粗?；?，吸附聚結處理工藝有機地組合成一鋼質圓筒形整體結構，與輸液泵、貯油槽及電控盒組合成處理裝置。處理工藝充分利用了重力分離特性，不同分離材質的特性因素，從而對各種處理難度較高的含油廢水工況具有較廣泛的適應能力，完全可以適用于不含表面活性劑的各類機油、柴油、汽油、潤滑油、動植物油、部分重油......等油品的含油廢水處理。
該設備，具有結構緊湊，操作簡單，管理方便，分離效率高，能耗低等優點，處理后的水可直接排放或適當回用，提取的廢油可直接回用。在節能、節水、保護環境等方面具有較好的技術經濟效益，是治理陸用含油廢水的理想設備。

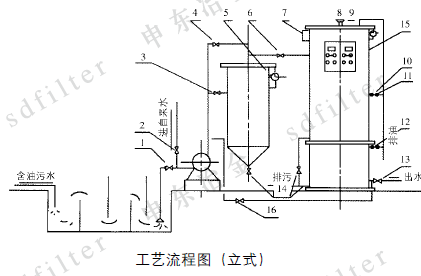

| 1、進廢水閥 |
2、進自來水閥 |
| 3、進過濾器閥 |
4、反沖洗閥 |
| 5、壓力表 |
6、進主體閥 |
| 7、油位計 |
8、電加熱器 |
| 9、壓力表 |
10、排油閥 |
| 11、排油閥 |
12、排油閥 |
| 13、出水閥 |
14、排污閥 |
| 15、電控柜 |
16、反沖閥 |

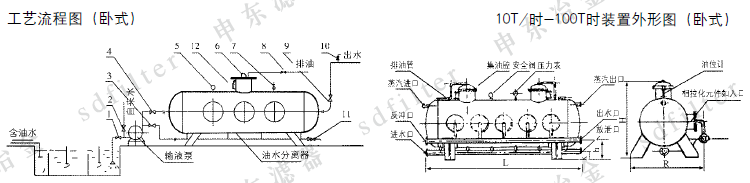

1、進污水閥 2、進自來水閥 3、進分離器閥 4、反沖洗閥 5、壓力表 6、加熱器 7、安全閥 8、排油閥 9、出水閥 10、防虹吸閥 11、排泄閥 12、油位觀察計

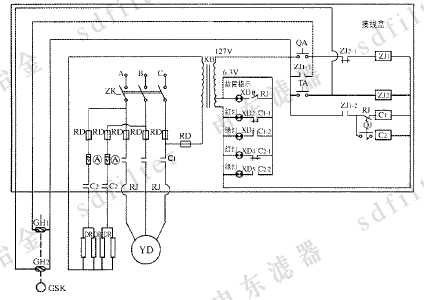

符 號
YD-水泵電機
C1、C2-交流接觸器
RD-螺旋式熔斷器
DK-電熱器
RJ-熱繼電器
KB-控制變壓器
QA、TA-按鈕
A-電流表
ZK-空氣開關
QT-鑰匙開關
GSK-液位斷電器
說 明
根據設施安裝場地爆炸和火災危險場所等級， 遵照GBJ58-83規定確定電氣設施元器件、元器件安裝、接線規格。

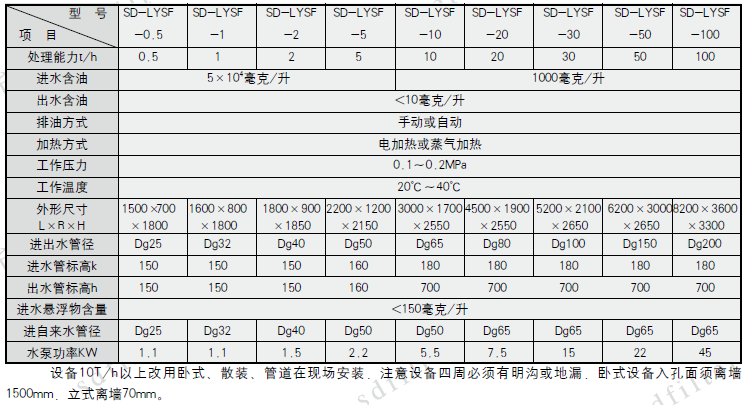

二、技術參數
|
