一、功能與用途
ZJD系列吸吮掃描式自潔式過濾器適用于過濾懸浮狀細微雜質，雜質顆粒一般500-25微米，是一種細過濾裝置。
.png)

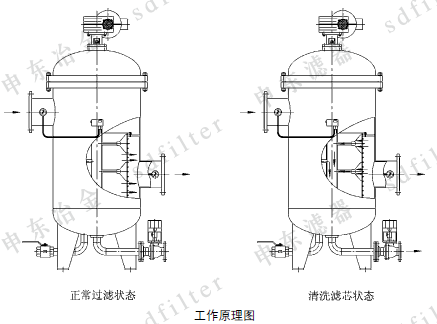

二、設備結構與工作原理
ZJD系列吸吮掃描式自潔式過濾器采用高強度的Johnson楔形濾網，通過壓差控制、定時控制自動清洗濾網。當過濾器內雜質積聚在濾網表面引起進出口壓差增大到預定數值時，或定時器達到設定時間時，電動控制箱發出信號，使旋轉的吸吮裝置開始轉動，同時排污閥打開。此時系統泄壓排水，在吸嘴與濾網內側接觸部分出現一個相對壓力低于濾網外側水壓的負壓區，迫使部分凈循環水從濾網外側流入吸嘴內部，吸附在濾網上雜質微粒隨水流進入吸嘴內并從排污閥排出。特殊設計的Johnson網使得濾網在吸嘴口產生了噴射效果，任何雜質都將被從光滑的內壁上吸走。整個清洗過程大約只需30-50秒，其間不會斷流，清洗耗水量少。

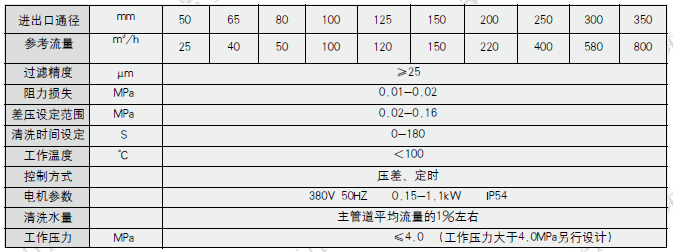

三、主要技術參數
.png)

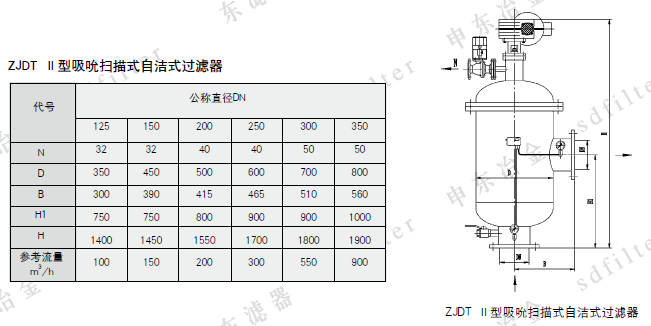

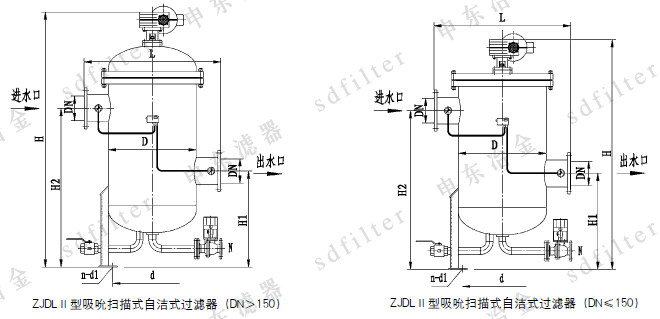

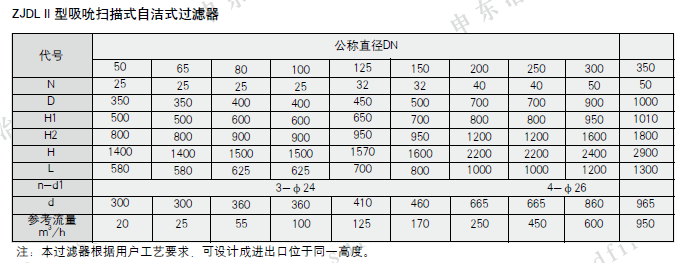

四、結構形式及外形尺寸
.png)
.png)
 |
